产品概述

面板型线路故障指示器具有信号远传功能。是为城乡电网环网配电系统设计的一种自动化监测专用装置。在环网配电系统中，特别是在大量使用环网负荷开关的系统中，如果下一级配电网络系统中发生了线路短路或接地故障时，上一级的供电系统必须在规定的时间内进行分断，以防止发生重大事故。在分断保护发生后，会造成隶属于此级网络的系统全部停电。通过使用本产品，可以快速准确地指示出发生故障的部分，大大节省了查找故障部分的时间，减少停电时间和停电范围，提高供电可靠性。

产品价值及功能特点

系统功能强大，菜单详尽且简易操作

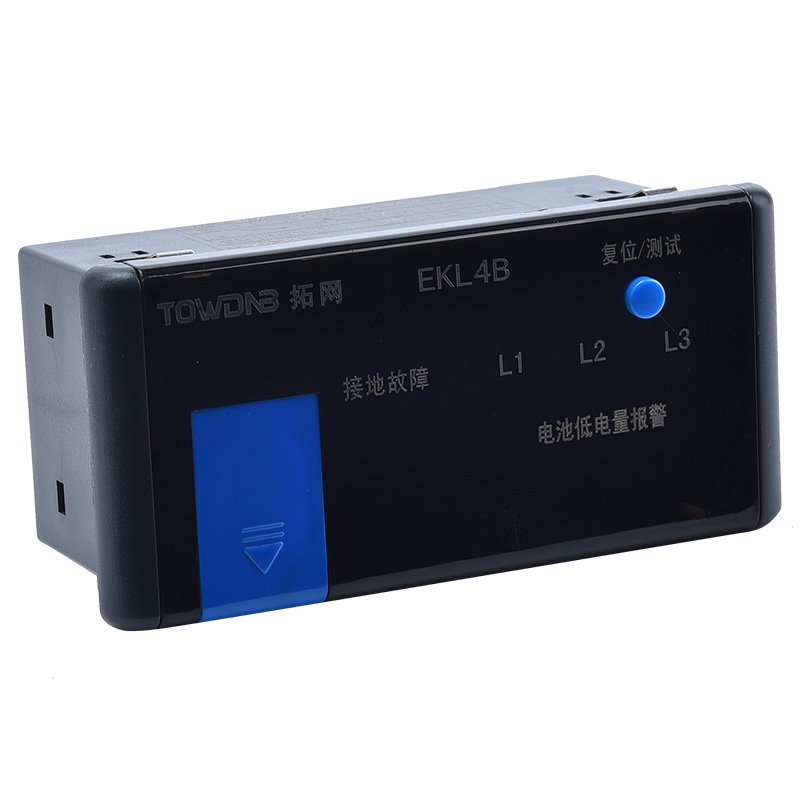

为了方便现场查看故障，给主机设计 4 个高亮 LED 灯

当 LED 发出闪烁光时，可以查看发生故障原因

故障指示分别为:短路指示、接地指示短路报警

接地报警

低电量报警

远程报警和远程复位

自动时间复位 (自行整定: 4.8.12.24H)

测试和手动复位

应用场景

环网柜，配电房，开关柜等电力设备

产品技术主要指标

适用电压等级: 6- 35KV

适用负荷: 0- 600A

适用导线电流: I≤1000A

适用导线线径: 25m m 2≤d≤400m m 2

动作响应时间: 0. 06S≤T≤3S

静态功耗:≤10uw

动作复位时间: 10s、 6、12、24小时可选

使用环境温度: - 40C≤T≤+ 75C

动作次数: > 4000次

接地故障启动值: 20A

短路故障启动值: 800A
