产品概述

温度及故障在线监测仪是安装在配电网络系统中的环网开关柜、电缆分支箱、箱变上，用于指示相应电缆区段的短路及接地故障和实时温度的一种实时监测装置。线路发生故障时，工作人员可借助指示器的报警指示，迅速确定故障区段，并找出故障点。同时，报警信息可实时发送到监控中心的服务器，在监控电脑的屏幕上显示出故障所在的区域和具体位置，引导巡线人员迅速确定故障区段并找出故障点。该指示器为解决故障查找问题提供了最佳途径。对提高工作效率，缩短停电时间，迅速恢复供电，提高供电可靠性和经济效益，有着十分重要的意义。

产品价值及功能特点

全数字化设计，采用断式显示屏，直观数值显示;

系统功能强大，菜单详尽且简易操作

同步显示相线温度数值;

现场随时在查看温度数值;面板. 上可以直接更改通信端口;

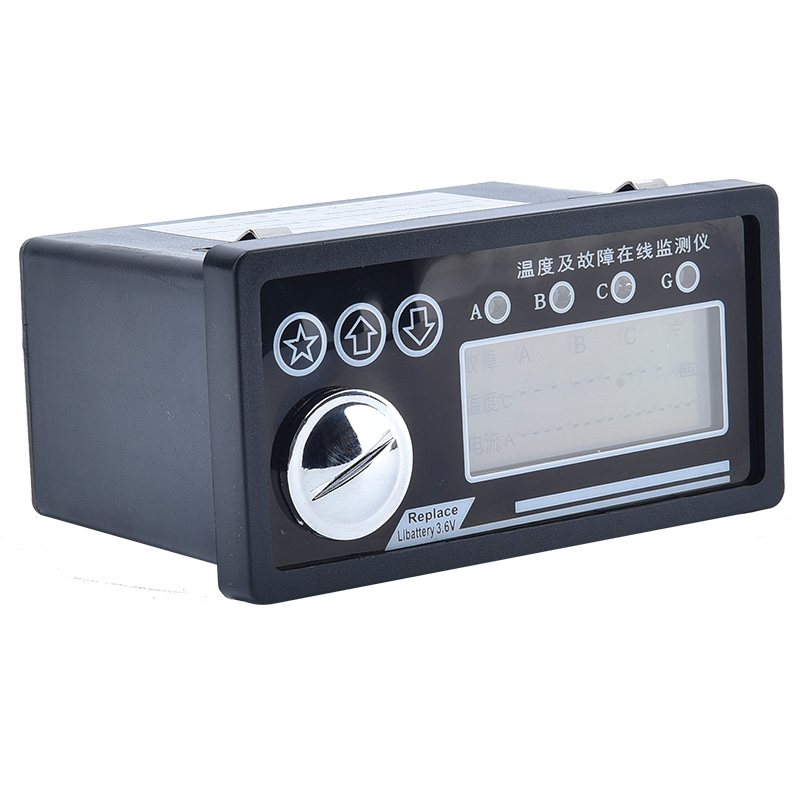

为了方便现场查看故障，给主机设计4个高亮LED灯;

当LED发出闪烁光时，可以查看发生故障原因;

故障指示分别为:短路指示、接地指示、温度指示;

应用场景

环网柜，配电房，开关柜等电力设备

技术参数

电缆温度故障报警: - 40C~+120C误差±1% 出厂 按客户需求设定;
电缆实时温度测量范围: - 40°C~+120°C误差±1%;

工作电源: ER14505 工业级锂电池主机3. 6V， 短路电流传感器3V;外部供电AC/DC:12~230V,电流< 5mA。

整机待机电流功耗:≤50uA;

自动复位时间:可设定(默认24小时) ;

防护等级:主机: IP40; 电子CT : IP65;

主机工作环境: -40C~+75*C;

通讯方式: RS485通讯;支持MODBUS规约协议;

使用范围: 20kV 以下等级的系统中;
